幕墙系统

1.内层幕墙(A幕墙)

2.幕墙支撑系统(CWSS)

3.外层幕墙(B幕墙)

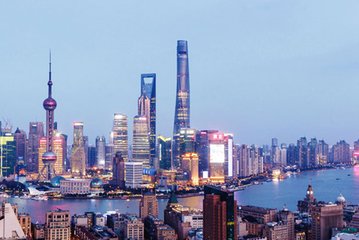

上海中心立面共有两层玻璃幕墙,内层玻璃幕墙沿标准层楼板外围布置呈垂直的圆筒形。玻璃板片为常规的矩形并与每个区不同半径的圆筒体形匹配; 外幕墙采用直立阶梯式幕墙系统，玻璃板片为平面矩形并与与塔楼的几何外形精确匹配。

外层幕墙平面投影近似为尖角削圆的等边三角形,三角形幕墙从建筑底部扭转直到顶部,每层扭转约1°左右,总扭转角约120°，幕墙的平面形式为轴对称图形，在总体控制上，主要通过竖向几何参数(上部基准外形、下部基准外形和塔楼扭转值)来调整整体形态。

外层幕墙在垂直方向分成9个区域，每个区域从设备层开始，它们各自独立运行，防火隔离墙直接附着在外层幕墙上。由于采用直立阶梯式幕墙系统，因此理论上每一层的幕墙板片其尺寸是相同的。但是塔楼基本几何的变化导致局部板片有相应的尺寸差。通过将7 8mm偏差内的板块统一为统一规格，将板块数量减少到每层5种。

内层幕墙也是分区域的相对各自独立的系统共7个区，楼层从2区12层到最大8区15层。其中2到6区为4.5米层高，7到8区为4.3米层高。幕墙由主体结构楼板支撑。位移量是常规的，类似常规玻璃幕墙在250m以下的公差也是常规的。

虽然不需要高防水性能，但多腔结构，他可提供很好气密性。幕墙类型B, C采用相同的系统。中空玻璃为8毫米单片防火玻璃+12毫米空气层+毫米钢化玻璃，Low_ E涂层位于单元板第3面。

支撑结构是每层设置的水平周边圈梁，通过25组双吊杆悬挂于每区设备层的主结构上，同时支撑于每隔6个分格宽度的水平径向撑杆上，水平径向撑杆与主体结构连接。在标准层，位移量低于常规的钢筋混凝土框架建筑。这个次结构的怠、位移量依然较大，平均值一」OOmm和14+/-50mm在最低的中庭位置。在每个中庭楼面处都设计了一个单向移动节点以消化这个位移。

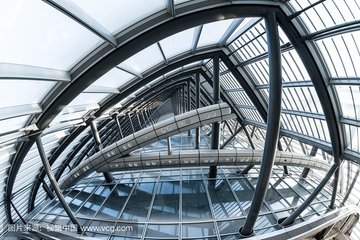

内外幕墙的支撑结构的形式类似自行车轮，竖向中心间距为4. 45米的内部水平圈梁作为每层由巨柱侧向支承的连续构件来设计。为356毫米直径的外部水平圈梁提供侧向支承的径向支撑钢管铰接到内部水平圈梁之上(不提供扭转约束)。内部水平圈梁由两根60毫米直径拉杆在每个径向支撑处悬吊。外环一圈采用直径356毫米直径的的钢管，将同主体结构相连的辐射状拉结杆件联系起来，这一圈的结构在纵向上则采用直径160毫米杆件连结，从而形成稳定的空间结构。其有结构美感的钢结构构件与中庭绿化共同形成开阔而富于现代感的室内景观。
